A műanyag profilok szinte minden iparágban megtalálhatók: az építőiparban, autóiparban, bútoriparban, elektrotechnikában, gépgyártásban és számos ipari alkalmazásban.
De hogyan lesz egy műanyag granulátumból pontos méretű, akár összetett keresztmetszetű műanyag profil?
A válasz a műanyagprofil-extrudálás.
Az extrudálás során a műanyagot megolvasztjuk, egy speciálisan kialakított szerszámon keresztül formára alakítjuk, majd kalibrálással és hűtéssel stabilizáljuk a végleges geometriát.
Mi az a műanyag profil?
A műanyag profil egy meghatározott keresztmetszetű, folyamatosan gyártott műanyag termék.
Lehet egyszerű L, U vagy H profil, de készülhetnek összetett üreges, többkamrás, tömítő-, kábelvezető vagy egyedi műszaki profilok is.
Az ST Plastics egyedi műanyag profilokat gyárt ügyfélspecifikus rajzok és követelmények alapján, a prototípustól egészen a sorozatgyártásig.
- A profil megtervezése
Minden műanyagprofil-gyártás a felhasználási követelmények meghatározásával kezdődik.
Ideális esetben a gyártó STEP, CAD vagy PDF rajzot kap, de egy meglévő minta, fénykép vagy egyszerű skicc alapján is elindítható a fejlesztés.
A legfontosabb kérdés:
Milyen feladatot kell ellátnia a profilnak?
Ez határozza meg többek között az anyagot, a falvastagságot, a keménységet és a keresztmetszet kialakítását.
Már a tervezésnél érdemes extrudálási szempontból optimalizálni a profilt. A falvastagság, az üregek és a geometria mind hatással vannak az anyagáramlásra, a hűtésre és a mérettartásra.
- Az alapanyag kiválasztása
Nem minden műanyag alkalmas minden alkalmazáshoz.
Az ST Plastics többek között az alábbi anyagokat dolgozza fel:
- PVC
- PE
- PP
- ABS
- ASA
- TPU
- TPE és TPV
- PC
- egyéb műszaki polimerek
A választást az alkalmazás határozza meg. Fontos lehet a keménység, rugalmasság, UV-állóság, hőállóság, vegyszerállóság, ütésállóság vagy akár a lángállóság.
- Extrúziós szerszám készítése
A megfelelő profilgeometria és alapanyag kiválasztása után elkészül az extrúziós szerszám.
A szerszám alakítja ki a megolvadt műanyag keresztmetszetét.
A szerszámtervezésnél figyelembe kell venni az anyagáramlást, a nyomást, a hőmérsékletet és az anyag hűlés közbeni zsugorodását.
Egy rosszul kialakított szerszám méreteltérést, deformációt vagy csavarodást okozhat.
- A műanyag megolvasztása
A műanyag granulátum az extruder garatán keresztül kerül a gépbe.
A forgó csiga továbbítja és tömöríti az anyagot, miközben az hő hatására megolvad és homogenizálódik.
A stabil gyártáshoz az anyag hőmérsékletét, a csigafordulatot, az anyagáramot és a szerszámnyomást össze kell hangolni.
- Extrudálás és kalibrálás
A megolvadt műanyag nyomás alatt áthalad az extrúziós szerszámon, amely kialakítja a profil keresztmetszetét.
A szerszámból kilépő profil azonban még meleg és deformálható. Ezért következik a kalibrálás.
A kalibráló rendszer biztosítja, hogy a profil elérje a kívánt méretet és geometriát.
Ez különösen fontos szűk tűrések és összetett keresztmetszetek esetén. Az ST Plastics bizonyos alkalmazásoknál akár ±0,02 mm-es tűrések elérésére is képes.
- Hűtés és méretstabilizálás
A kalibrálás után a profilt fokozatosan lehűtik.
Az egyenletes hűtés kulcsfontosságú, mert az eltérő hűlési sebesség deformációt és belső feszültségeket okozhat.
A hűtés után a profil már stabil formában továbbítható a gyártósoron.
- Méretellenőrzés és továbbítás
A modern extrudálásnál a minőségellenőrzés már gyártás közben is történhet.
Folyamatosan ellenőrizhetők például:
- a külső méretek,
- falvastagság,
- geometria,
- szín,
- felületi minőség.
A húzóegység a megfelelő sebességgel továbbítja a profilt. Az extruder teljesítményének és a húzási sebességnek összhangban kell lennie, különben a profil méretei megváltozhatnak.
- Vágás és utómunka
Az extrudált profil lehet folyamatos tekercs vagy meghatározott hosszúságú darab.
Az ST Plastics igény szerint különböző másodlagos műveleteket is végez, például:
- precíziós vágás,
- fúrás,
- lyukasztás,
- stancolás,
- CNC-megmunkálás,
- nyomtatás,
- ragasztószalag felhelyezése,
- hot-melt ragasztó felvitele.
Így a vevő akár közvetlenül beépíthető, kész alkatrészt is kaphat.
- Koextrudálás – több anyag egy profilban
Ha egyetlen alapanyag nem biztosít minden szükséges tulajdonságot, koextrudálással több kompatibilis anyag kombinálható.
Például egy profil tartalmazhat:
- kemény és lágy részeket,
- különböző színeket,
- merev tartó- és rugalmas tömítőelemeket.
Ez különösen hasznos tömítőprofiloknál, autóipari alkatrészeknél és műszaki profiloknál.
- Prototípustól a sorozatgyártásig

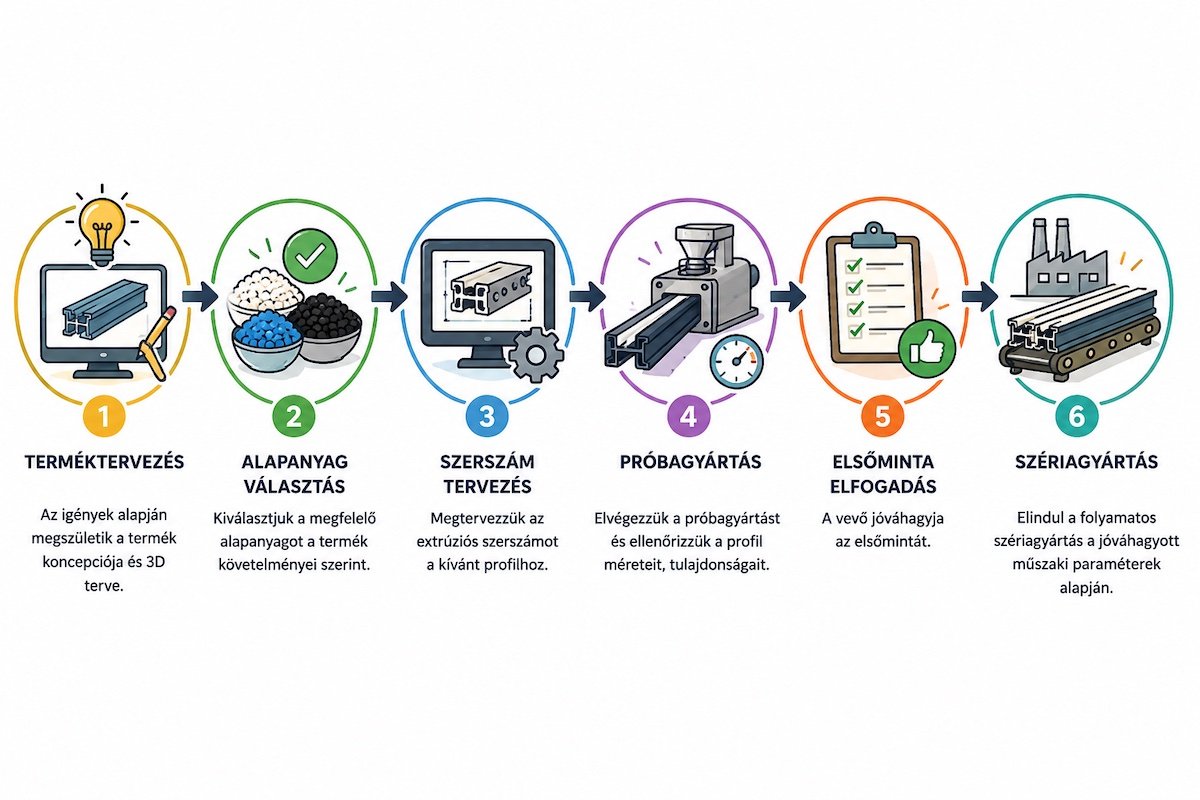

Egy új profil fejlesztésének tipikus folyamata:
igény → tervezés → anyagválasztás → profiloptimalizálás → szerszámtervezés → szerszámgyártás → mintagyártás → korrekció → pilot gyártás → sorozatgyártás
Az ST Plastics a fejlesztési folyamat több lépését egy kézben kezeli, így a profiloptimalizálás, az anyagválasztás és a gyártástechnológia már a projekt korai szakaszában összehangolható.
Milyen műanyag profilok gyárthatók?
Az extrudálással nagyon sokféle keresztmetszet előállítható, az apró precíziós csövektől a nagyobb ipari profilokig.
Tipikus alkalmazások:
Építőipar
Tömítő-, takaró- és szerkezeti profilok.
Autóipar
Tömítések, vezetők, kábelvédők és burkolati elemek.
Elektrotechnika
Szigetelőprofilok, kábelvezetők és védőcsövek.
Bútoripar
Élprofilok, dekorációs és rögzítőprofilok.
Ipari alkalmazások
Gépipari, HVAC-, mezőgazdasági és egyéb egyedi műanyag alkatrészek.
Összefoglalás
A műanyagprofil-extrudálás jóval több, mint a műanyag átpréselése egy szerszámon.
A teljes folyamat:
A jó profil már a tervezőasztalon elkezdődik. Ha az anyagválasztás, a keresztmetszet, a szerszám és az extrudálási technológia összehangolt, akkor pontosabb, gazdaságosabb és stabilabban gyártható termék készül.
Az ST Plastics egyedi műanyagcsövek és profilok fejlesztésében és gyártásában a tervezéstől a prototípuson át a sorozatgyártásig támogatja partnereit.
